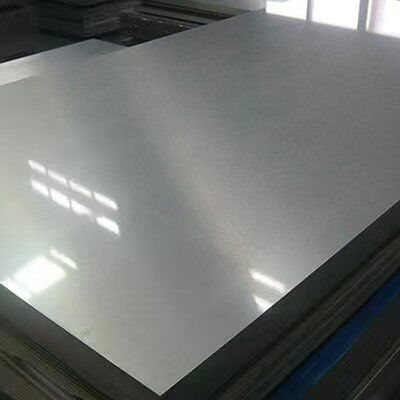

ألواح فولاذية تصفيح CCL يابانية عالية الدقة من سبائك الصلب NAS للضغط الساخن على صفائح النحاس المغطاة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | MK |
| رقم الموديل: | MKSP-CCL-400 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50 قطعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة من الخشب المقاوم للصدأ قوية مع مادة حماية ناعمة مناسبة في الداخل ، مناسبة للنقل البحري أو الجوي |
| وقت التسليم: | 10-20 يوم عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| القدرة على العرض: | 10000 متر مربع في الشهر |
|
معلومات تفصيلية |
|||
| درجة الصلب الرئيسية: | اليابانية NAS630 (المفضل)، NAS301 | سمك التقليدية: | 1.5 ملم / 1.6 ملم / 1.8 ملم / 2.0 ملم |
|---|---|---|---|
| خدمة الحياة: | 8-10 سنوات من الخدمة القابلة لإعادة الاستخدام على المدى الطويل | الأحجام القياسية (الطول * العرض مم): | 2220*1270، 2210*1270، 1910*1270، 1500*1295، 1300*800، 1295*787 إلخ |
| اسم المنتج: | لوحة الصلب التصفيح CCL | نطاق سمك: | 1.0-2.5 ملم |
| إبراز: | صفيحة فولاذية من سبائك NAS اليابانية عالية الدقة,صفيحة فولاذية تصفيح CCL للضغط الساخن,صفيحة فولاذية صفائحية مغطاة بالنحاس |
||
منتوج وصف
صفيحة الصلب المصفوفة CCL - الصلب الياباني عالي الدقة NAS
لوحة الفولاذ المصفوفة عالية الجودة مصممة خصيصًا لإنتاج الضغط الساخن للصفائح المصفوفة بالنحاس (CCL) ، مع دقة ودائمة استثنائية.
لمحة عامة عن المنتج
MKSP-CCL-400 هي لوحة فولاذية نضجة عالية الدقة مصممة حصريًا لإنتاج الصمغ الساخن للوحات المصفوفة بالنحاس (CCL).مع سنوات من التخصص في المواد المساعدة لتصفيف CCL و PCB، نحن نقدم لوحات الفولاذ المصفوفة من الدرجة الأولى التي تلبي بالكامل متطلبات الضغط عالية درجة الحرارة الصارمة من لوحات CCL ذات الحجم الكبير.
هذه السلسلة تعتمد المواد الخام اليابانية المستوردة NAS المعدنية ، وخاصة NAS630 و NAS301 معدل التوسع العالي الصلب الصلب.مدعومة بمعالجة حرارية متقدمة وتقنية طحن دقة، لوح الصلب يمتلك صلابة عالية للغاية، وقسوة سطحية منخفضة للغاية وموصلية حرارية ممتازة.
متوافقة عالميا مع المصفوفات CCL السائدة بما في ذلك بركل، لافر، CEDAL، هيلد، داتيان، ويدى وديبير.لوحة الحائط واللوحة الصلبة المرآة، إنها مادة مساعدة دقيقة للصناعة عالية الجودة لـ CCL.
ما هو المصفوفة المعلبة بالنحاس (CCL) ؟
المصفوفة المعلبة بالنحاس (CCL) هي قاعدة مركبة مصنوعة من قماش الألياف الزجاجية الإلكترونية المغطاة بالراتنج مع ورق نحاس أحادي أو مزدوج الجانب من خلال الضغط الساخن عالي درجة الحرارة.كمادة أساسية لجميع منتجات PCB، يحدد سرعة نقل إشارة الدوائر ، وأداء العزل ، واستقرار المعالجة والموثوقية طويلة الأجل لألواح الدوائر المطبوعة النهائية.
المواصفات الأساسية وعمر الخدمة
- الدرجة الرئيسية من الصلب:NAS630 الياباني (المفضل) ، NAS301
- سمك تقليدي:1.5 ملم / 1.6 ملم / 1.8 ملم / 2.0 ملم
- عمر الخدمة:8-10 سنوات من الخدمة طويلة الأجل قابلة لإعادة الاستخدام
- تذكير الاستخدام:استبدال عندما يكون سمك أقل من 1.3mm ؛ يجب أن تحتفظ الألواح التي يبلغ سمكها 1.3-1.6mm بنسبة صفر تشوه ، ونسبة صفر من الانحراف والصلبة القياسية
الأحجام القياسية (L*W mm)
2220*1270، 2210*1270، 1910*1270، 1500*1295، 1300*800، 1295*787، 1295*1613، 1295*1143
مزايا المنتج الأساسية
| البند الخاص بالأداء | مزايا المنتج |
|---|---|
| المواد الخام الممتازة | يتبنى أعلى مستوى اليابانية NAS630/NAS301 مواد خام الصلب، مع معالجة حرارية ناضجة والحرفية مطحنة الدقة لأداء طبقة ثابتة |
| تشوهات منخفضة جداً | الحد الأدنى للشفرة تحت الضغط المستمر في درجة حرارة عالية ، مما يضمن سطح سطح CCL مسطح ومتساو |
| أداء حراري ممتاز | التوصيل الحراري المثالي ومعامل التوسع الحراري المستقر ، لتحقيق نقل حراري ثابت أثناء التصفيف |
| متانة عالية وقسوة | مقاومة التآكل المتفوقة وقسوة هيكلية عالية ، ودعم الإنتاج الصناعي طويل الدورة |
| التوافق القوي | قابلة للتكيف بالكامل مع جميع أنواع غسالات لوحات الصلب الصناعية ومعدات الطباعة الساخنة CCL الرئيسية |
مقارنة معايير الأداء الكاملة
| البند الفني | NAS630 لوحة ماس-لام | NAS630 لوحة الدبوس | NAS301 لوحة ماس-لام | NAS301 لوحة بن لام |
|---|---|---|---|---|
| نطاق السماكة | 1.0-2.5ملم | 1.0-2.5ملم | 1.0-1.8ملم | 1.0-1.8ملم |
| الحد الأقصى للعرض | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| الحد الأقصى الطول | ≤2410mm | ≤2410mm | ≤3150ملم | ≤3150ملم |
| معدل التسامح مع السماكة | ± 0.05 ملم | ± 0.05 ملم | ± 0.05 ملم | ± 0.05 ملم |
| خشونة سطح | Ra≤0.15μm، Rz≤1.5μm | Ra≤0.15μm، Rz≤1.5μm | Ra≤0.15μm، Rz≤1.5μm | Ra≤0.15μm، Rz≤1.5μm |
| تسامح الثقب في الموقع | ... | +0.1/-0 ملم | ... | +0.1/-0 ملم |
| التسامح بين الفتحات | ... | +0.05/-0ملم | ... | +0.05/-0ملم |
| درجة التشويش | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| معدل التسامح في الحجم | ± 1 ملم | ± 1 ملم | ± 1 ملم | ± 1 ملم |
| قوة الغلة | ≥1175 N/mm2 | ≥1175 N/mm2 | ≥1175 N/mm2 | ≥1175 N/mm2 |
| قوة الشد | ≥1400 N/mm2 | ≥1400 N/mm2 | ≥520 N/mm2 | ≥520 N/mm2 |
| قابلية التوسع | ≥ 5% | ≥ 5% | ≥ 5% | ≥ 5% |
| صلابة (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| درجة حرارة العمل القصوى | ≤ 400 درجة مئوية | ≤ 400 درجة مئوية | ≤ 400 درجة مئوية | ≤ 400 درجة مئوية |
| التوازي | ≤0.03ملم | ≤0.03ملم | ≤0.03ملم | ≤0.03ملم |
| الانحراف الشعري | 1 ملم | 1 ملم | 1 ملم | 1 ملم |
| التوصيل الحراري @300°C | ≥25 W/MK | ≥25 W/MK | ≥18 W/MK | ≥18 W/MK |
| متوسط معامل التوسع الحراري | 10~12 ×10−6/°C | 10~12 ×10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
