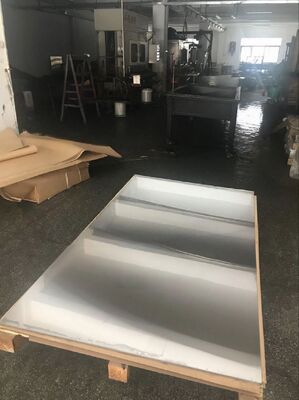

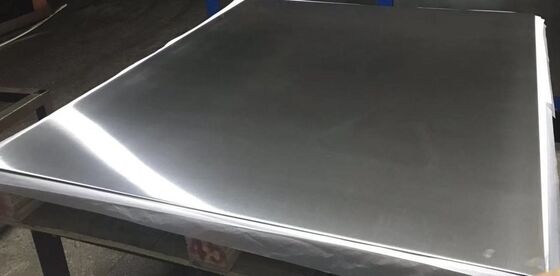

المواد الخام الألمانية/اليابان ≥450HRC صلابة 1.0-2.0 مللي متر سميكة لوحة دوائر كهربائية مطبوعة PCB/CCL لوحة ضغط رقيقة MKSP-S301
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | MK |
| رقم الموديل: | MKSP-S301 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 10 قطعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير |
| وقت التسليم: | 15 يوما بعد الحصول على الدفع المسبق |
| شروط الدفع: | ويسترن يونيون، تي / تي، د / ف، د / أ، خطاب الاعتماد |
|
معلومات تفصيلية |
|||
| مادة الصلب: | المواد الخام الألمانية أو اليابانيةSUS301H | سمك طبيعي (مم):: | 0.5,1.0, 1.2 ملم |
|---|---|---|---|
| صلابة: | ≥450HRC | تسامح سمك: | ± 0.10 |
| أحجام طبيعية من صفيحة الصلب التصفيح CCL CCL CCL (L * W في MM):: | 1910*1270/2210*1270/2220*1270. | الأحجام العادية للصفيحة الفولاذية المصفوفة بالبي سي بي / صفيحة الضغط (L * W في مم):: | 1500*1295/1300*800/1295*787/ 1295*1613/1295*1143/1295*787/ 1285*750/1280*1120/1280*1070/1280*970/ 12 |
| متوسط معامل التمدد الحراري (10-6/℃): | 17 | الانتهاء من السطح: | RA≤0.14UM/RZ≤1.50UM |
| إبراز: | ألمانيا / اليابان لوحة ضغط PCB صلابة 450HRC1صفيحة فولاذية مطوية CCL سميكة.0-2.0mm,MKSP-S301 صفيحة الصحافة الرقيقة مع الضمان,MKSP-S301 thin press plate with warranty |
||
منتوج وصف
ألمانيا / اليابان المادة الخام ≥450HRC صلابة 1.0-2.0mm سمك لوحة الدوائر المطبوعة PCB/CCL ألواح الصحافة الرقيقة MKSP-S301
لوحة الطباعة الرقيقة PCB/CCL MKSP-S301 تمتلك سمك ورق رقيق باستخدام الصلب الخام الياباني أو الألماني عالي الجودة (نموذج SUS301H) ،تقديم أسعار تنافسية مع أداء جودة موثوق به.
مواصفات المنتج
| مواد الصلب | SUS301H |
| سمك طبيعي (ملم) | 0.5، 1.0، 1.2 |
| أحجام لوحات طبقة PCB (L * W mm) | 1500*1295، 1300*800، 1295*787، 1295*1613، 1295*1143، 1295*787، 1285*750, 1280*1120، 1280*1070، 1280*970, 1270*1118، 1270*1070، 1143*660، 673*571, 660*508، 24"*28" |
| أحجام لوحات التصفيف CCL (L*W mm) | 1910*1270، 2210*1270، 2220*1270 |
المعلمات التقنية
- مواد الصلب: SUS301H
- السماكة الطبيعية (ملم): 0.5، 1.0، 1.2
- صلابة: ≥ 450HRC
- درجة حرارة العمل: ≤280°C
مواصفات الأداء
| المعلم | لوحة ماس لام | لوحة "بين لام" |
|---|---|---|
| سمك | 1.0-2.0 ملم | 1.0-2.0 ملم |
| العرض | ≤1300 | ≤1300 |
| الطول | ≤2410 | ≤2410 |
| معدل التسامح مع السماكة | ± 0.10 | ± 0.10 |
| خشونة السطح (م) | Ra≤0.15 Rz≤1.5 | Ra≤0.15 Rz≤1.5 |
| درجة التشويش | ≤3mm/M | ≤3mm/M |
| معدل التسامح في الحجم | ± 1 ملم | ± 1 ملم |
| صلابة HRC | ≥ 450HRC | ≥ 450HRC |
| درجة حرارة العمل | ≤ 280°C | ≤ 280°C |
| التوازي | ≤0.03 | ≤0.03 |
| التوصيل الحراري | 15W/MK | 15W/MK عند 300 درجة مئوية |
| متوسط معامل التوسع الحراري (10-6/°C) | 17 | 17 |
| التشطيب السطحي | Ra≤0.14um/Rz≤1.50um | Ra≤0.14um/Rz≤1.50um |
الخصائص الرئيسية
- ميزة تسعير تنافسية مع أداء قابلة للثقة للسلسلة
- التوصيل الحراري المتفوق ومعامل التوسع الحراري
- يحل مشاكل التجاعيد في لوحات النحاس
- متوافق مع مختلف آلات غسل لوحات الفولاذ المصفوفة
التطبيقات
يزيد استخدام ألواح الصحافة الرقيقة من سعة الطبقة المصفوفة لتحسين الإنتاجية. وهذا يقلل من فروق درجة الحرارة بين الطبقات في المصفوفة ،تحسين كفاءة التدفئة والتبريد.
