50HRC صلابة 1.0-2.0mm سمك الكتلة / لوحة الدوائر المطبوعة PCB / CCL لوحة الصحافة MKSP-D420
تفاصيل المنتج:
| اسم العلامة التجارية: | MK |
| رقم الموديل: | MKSP-D420 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 10 قطعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير |
| وقت التسليم: | 15 يوما بعد الحصول على الدفع المسبق |
| شروط الدفع: | ويسترن يونيون، تي / تي، د / ف، د / أ، خطاب الاعتماد |
|
معلومات تفصيلية |
|||
| مادة الصلب: | دورا420 | سمك طبيعي (مم):: | 1.0، 1.2، 1.5، 1.6، 1.8، 2.0 ملم |
|---|---|---|---|
| خشونة السطح (أم): | RA≤0.15 RZ≤1.5 | أحجام طبيعية من صفيحة الصلب التصفيح CCL CCL CCL (L * W في MM):: | 1910*1270/2210*1270/2220*1270. |
| الأحجام العادية للصفيحة الفولاذية المصفوفة بالبي سي بي / صفيحة الضغط (L * W في مم):: | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*112 0/1280*1070/1280*970/1270 | خدمة الحياة: | 5-8 سنوات (ملاحظة: بعد الاستخدام المتكرر ، ستصبح اللوحة الفولاذية أرق. يُنصح بعدم الاستمرار في استخد |
| إبراز: | صفيحات الصلب المصفوفة بقسوة 50HRC,1لوحة ضغط PCB سميكة.0-2.0mm,لوحة MKSP-D420 |
||
منتوج وصف

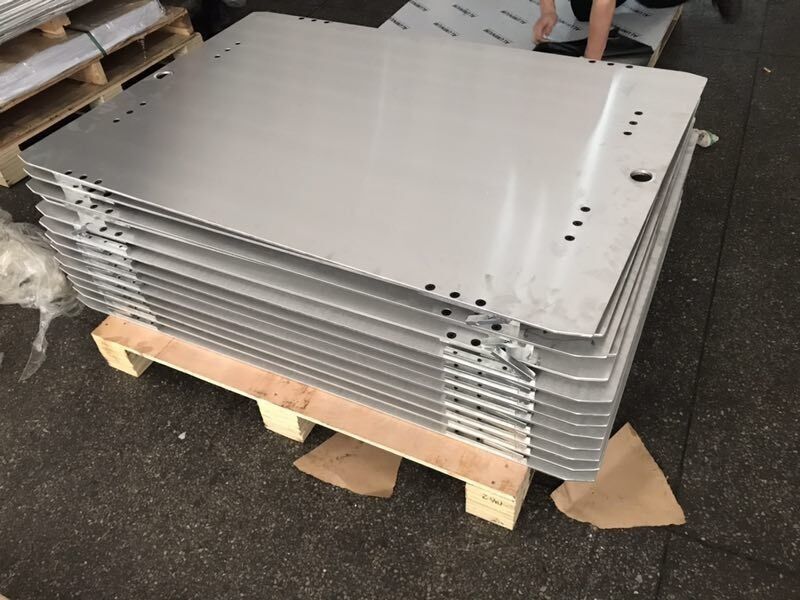

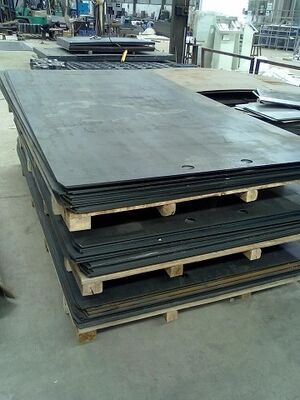

50HRC صلابة 1.0-2.0mm كتلة سميكة / لوحة الدوائر المطبوعة PCB / CCL لوحة الصحافة MKSP-D420
يستخدم MKSP-D420 PCB / CCL Press Plate مادة الصلب الألمانية Dura420 ، المصممة للأداء الموثوق به في عمليات طبقة PCB والصفائح المصفوفة بالنحاس.هذه الصفيحة الفولاذية ذات الدقة العالية تقدم متانة و دقة استثنائية لتطبيقات التصنيع المطالبة.
خصائص المنتج
- أداء قابلة للثقة في التصفيف لتطبيقات PCB و CCL
- الحد الأدنى من الصفيحة عالية درجة الحرارة مع عمر خدمة مطول
- التوصيل الحراري المتفوق ومعامل التوسع الحراري للكفاءة في استخدام الطاقة
- المقاومة العالية للتآكل وقسوة التصنيف
- متوافق مع مختلف آلات غسل لوحات الفولاذ المصفوفة
المواصفات التقنية
- مواد الفولاذ:دورا420
- سمك متاح:1.0، 1.2، 1.5، 1.6، 1.8، 2.0 ملم
- عمر الخدمة:5-8 سنوات
- أحجام لوحات الـ PCB (L × W mm):1500×1295، 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
- أحجام لوحات CCL (L × W mm):1910×1270، 2210×1270، 2220×1270
ملاحظة استخدام:بعد الاستخدام المتكرر ، ستصبح لوحة الصلب أكثر رقاعة. ينصح بعدم الاستمرار في استخدامه بعد خفض سمك اللوح إلى أقل من 1.3 ملم. بالنسبة للصفائح بين 1.3-1.6 ملم سمك ، يجب أن تكون الصفائح ذات الصلة.ضمان عدم حدوث تشوه أو انحناء.
معايير الأداء
| المعلم | لوحة ماس لام | لوحة "بين لام" |
|---|---|---|
| سمك | 1.0-2.0 ملم | 1.0-2.0 ملم |
| العرض | ≤1300 | ≤1300 |
| الطول | ≤2410 | ≤2410 |
| معدل التسامح مع السماكة | ± 0.10 | ± 0.10 |
| خشونة سطح | Ra≤0.15 Rz≤1.5 | Ra≤0.15 Rz≤1.5 |
| تسامح الثقب في الموقع | ... | ± 0.10 |
| التسامح بين الفتحات | ... | +0.10/-0 ملم |
| درجة التشويش | ≤3mm/M | ≤3mm/M |
| معدل التسامح في الحجم | ± 1 ملم | ± 1 ملم |
| قوة الغلة | ≥1175 N/mm2 | ≥1175 N/mm2 |
| قوة الشد | ≥1400 N/mm2 | ≥1400 N/mm2 |
| قابلية التوسع | ≥ 5% | ≥ 5% |
| صلابة HRC | 50HRC±2 | 50HRC±2 |
| درجة حرارة العمل | ≤ 400 درجة مئوية | ≤ 400 درجة مئوية |
| التوازي | ≤0.03 | ≤0.03 |
| الانحراف الشعري | 1-2ملم | 1-2ملم |
| التوصيل الحراري | ≥25W/MK عند 300 درجة مئوية | ≥25W/MK عند 300 درجة مئوية |
| متوسط معامل التوسع الحراري | 10~12 (10-6 درجة مئوية) | 10~12 (10-6 درجة مئوية) |
التطبيقات

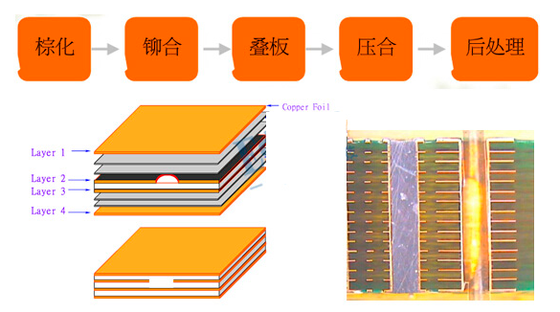

هذه اللوحة الفولاذية المصفوفة بالبي سي بي معروفة أيضًا باسم اللوحة الفولاذية المصفوفة بالبي سي بي ، اللوحة الفولاذية المضغوطة بالبي سي بي ، اللوحة الفولاذية المقسمة بالبي سي بي ، اللوحة الفولاذية المضغوطة بالبي سي بي ، اللوحات الفولاذية المرآة بالبي سي بي ،أو طبقة الصلب للضغط على الـ PCBوهي مصممة خصيصا لعمليات التصفيف عالية الدقة في تصنيع لوحات الدوائر المطبوعة والمنحنيات المطلية النحاس.
تريد أن تعرف المزيد من التفاصيل حول هذا المنتج
