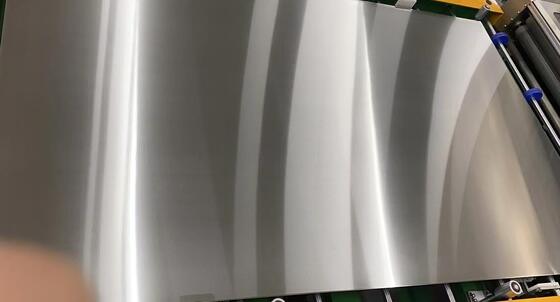

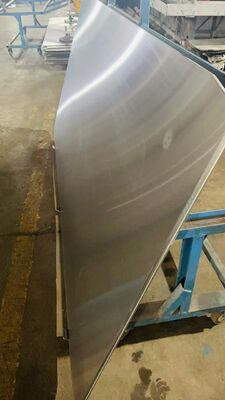

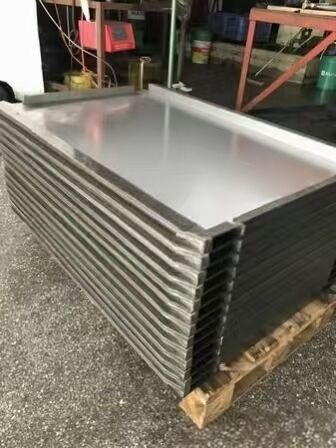

لوحة الفولاذ المصفوفة بالبي سي بي اليابانية عالية الدقة لوحة فولاذية من سبيكة NAS للضغط الساخن للوحة الدائرة المطبوعة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | MK |
| رقم الموديل: | MKSP-PCB-400 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50 قطعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة من الخشب المقاوم للصدأ قوية مع مادة حماية ناعمة مناسبة في الداخل ، مناسبة للنقل البحري أو الجوي |
| وقت التسليم: | 10-20 يوم عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| القدرة على العرض: | 10000 متر مربع في الشهر |
|
معلومات تفصيلية |
|||
| درجة الصلب الرئيسية: | اليابانية NAS630 (المفضل)، NAS301 | خشونة السطح: | Ra<0.15μm، Rz<1.5μm |
|---|---|---|---|
| إمكانية توسيع الخدمة: | ≥5% | الأحجام القياسية (الطول * العرض مم): | 1500*1295، 1300*800، 1295*787، 1295*1613، 1295*1143، 1285*750، 1280*1120 ملم إلخ |
| اسم العنصر: | الصفيحة الفولاذية المصفوفة بالبي سي بي | أقصى درجة حرارة العمل: | 1.0 – ≥400 درجة مئوية |
| إبراز: | لوحة فولاذية لسلسلة PCB,لوحة فولاذية اليابانية عالية الدقة من سبيكة NAS,لوحة ضغط ساخن للوحة الدائرة المطبوعة |
||
منتوج وصف
لوحة الصلب التصفيح ثنائي الفينيل متعدد الكلور - سبائك الصلب NAS اليابانية عالية الدقة
لوحة فولاذية تصفيح احترافية عالية الدقة تم تطويرها خصيصًا لعمليات الضغط والتصفيح الساخنة على لوحات الدوائر المطبوعة (PCB)، وتم تصميمها لتلبية معايير التصنيع الصناعية الصارمة للغاية.
نظرة عامة على المنتج
MKSP-PCB-400 عبارة عن صفيحة فولاذية ناضجة وموثوقة عالية الدقة تم تطويرها بشكل احترافي لعمليات الضغط والتصفيح الساخنة على لوحات الدوائر المطبوعة (PCB). مع سنوات من المشاركة العميقة في صناعة المواد المساعدة لتصفيح ثنائي الفينيل متعدد الكلور وCCL، نحن متخصصون في توريد ألواح فولاذية مقسمة وتصفيح عالية الدقة تلبي تمامًا معايير الضغط الصارمة للغاية لتصنيع ثنائي الفينيل متعدد الكلور الصناعي.
تعتمد سلسلة المنتجات هذه المواد الخام المعدنية NAS اليابانية المستوردة، بما في ذلك الفولاذ المتصلب بالترسيب ذو معامل التمدد العالي NAS630 وNAS301 (NAS630 هو الدرجة المفضلة). إلى جانب المعالجة الحرارية الصناعية المتقدمة وتكنولوجيا الطحن فائقة الدقة، توفر اللوحة الفولاذية صلابة عالية جدًا وخشونة سطح منخفضة للغاية وموصلية حرارية مستقرة.
متوافقة عالميًا مع العلامات التجارية السائدة لآلات تغليف ثنائي الفينيل متعدد الكلور مثل BURKLE، وLAUFFER، وCEDAL، وHELD، وDATIAN، وWEIDI، وDIPUER، وهي معروفة على نطاق واسع بأنها لوحة PCB مغلفة، ولوحة فولاذية مضغوطة، ولوحة تقسيم، ولوحة فولاذية مرآة، وهي بمثابة مستهلكات دقيقة أساسية لإنتاج ثنائي الفينيل متعدد الكلور عالي الجودة في جميع أنحاء العالم.
ما هو ثنائي الفينيل متعدد الكلور؟
تعد لوحة الدوائر المطبوعة (PCB) مكونًا أساسيًا ولا غنى عنه في صناعة الإلكترونيات العالمية. من خلال نقش رقائق النحاس الموصلة على ركائز عازلة، فإنها توفر دعمًا ميكانيكيًا مستقرًا وربطًا كهربائيًا دقيقًا للمكونات الإلكترونية، وتغطي تقريبًا جميع الأجهزة الإلكترونية الاستهلاكية والصناعية والسيارات. إن التسطيح والثبات الحراري وانتظام الضغط للألواح الفولاذية المطلية بثنائي الفينيل متعدد الكلور تحدد بشكل مباشر جودة ثنائي الفينيل متعدد الكلور النهائية واستقرار الدائرة واتساق الإنتاج.
المواصفات الأساسية وعمر الخدمة
درجة الصلب الرئيسية:اليابانية NAS630 (المفضل)، NAS301
سمك التقليدية:1.5 ملم / 1.6 ملم / 1.8 ملم / 2.0 ملم
خدمة الحياة:8-10 سنوات من الخدمة القابلة لإعادة الاستخدام على المدى الطويل
تذكير الاستخدام:استبدله عندما يكون السمك أقل من 1.3 مم؛ يجب أن تحافظ الألواح التي يبلغ سمكها من 1.3 إلى 1.6 ملم على عدم التشوه وعدم التواء والصلابة القياسية
الأحجام القياسية (الطول * العرض مم)
2220*1270، 2210*1270، 1910*1270، 1500*1295، 1300*800، 1295*787، 1295*1613، 1295*1143
مزايا المنتج الأساسية
| عنصر الأداء | مزايا المنتج |
|---|---|
| مادة خام يابانية ممتازة | يعتمد فولاذ NAS630/NAS301 الياباني المستورد عالي الجودة، والذي تم تصنيعه من خلال المعالجة الحرارية المتقدمة وعمليات الطحن الدقيقة لضمان أداء تصفيح مستقر ومتسق في إنتاج ثنائي الفينيل متعدد الكلور بكميات كبيرة. |
| صفحة Warpage ذات درجة حرارة منخفضة للغاية | الحد الأدنى من التشوه والاعوجاج في ظل دورات الضغط المستمرة ذات درجة الحرارة العالية، والحفاظ على التسطيح المثالي لألواح ثنائي الفينيل متعدد الكلور النهائية وتحسين إنتاجية المنتج بشكل كبير. |
| أداء حراري متفوق | يتميز بالتوصيل الحراري الأمثل ومعامل التمدد الحراري المستقر، مما يحقق التوزيع الموحد للحرارة ونقل الضغط المتوازن أثناء تصفيح PCB. |
| صلابة عالية ومقاومة للتآكل | صلابة هيكلية ممتازة ومقاومة للتآكل، والتكيف مع الضغط الصناعي المتكرر على المدى الطويل وإطالة عمر الخدمة الإجمالي. |
| توافق قوي للمعدات | متوافق تمامًا مع جميع أنواع غسالات الألواح الفولاذية الصناعية ومعدات الضغط الساخن PCB السائدة لتشغيل الإنتاج الضخم بسلاسة. |
مقارنة كاملة لمعلمات الأداء (NAS630 / NAS301)
| البند الفني | NAS630 لوحة كتلة لام | لوحة دبوس لام NAS630 | NAS301 لوحة كتلة لام | NAS301 لوحة دبوس لام |
|---|---|---|---|---|
| نطاق السماكة | 1.0-2.5 ملم | 1.0-2.5 ملم | 1.0-1.8 ملم | 1.0-1.8 ملم |
| أقصى عرض | ≥1300 ملم | ≥1300 ملم | 601060 ملم | 601060 ملم |
| أقصى طول | ≥2410 ملم | ≥2410 ملم | ≥3150 ملم | ≥3150 ملم |
| التسامح سمك | ± 0.05 ملم | ± 0.05 ملم | ± 0.05 ملم | ± 0.05 ملم |
| خشونة السطح | Ra<0.15μm، Rz<1.5μm | Ra<0.15μm، Rz<1.5μm | Ra<0.15μm، Rz<1.5μm | Ra<0.15μm، Rz<1.5μm |
| تحديد المواقع ثقب التسامح | -- | +0.1/-0 ملم | -- | +0.1/-0 ملم |
| التسامح مع فتحة البطانة | -- | +0.05/-0 مم | -- | +0.05/-0 مم |
| درجة الحرباء | ≥3 مم/م | ≥3 مم/م | ≥3 مم/م | ≥3 مم/م |
| التسامح مع حجم L&W | ± 1 مم | ± 1 مم | ± 1 مم | ± 1 مم |
| قوة العائد | ≥1175 نيوتن/مم² | ≥1175 نيوتن/مم² | ≥1175 نيوتن/مم² | ≥1175 نيوتن/مم² |
| قوة الشد | ≥1400 نيوتن/مم² | ≥1400 نيوتن/مم² | ≥520 نيوتن/مم² | ≥520 نيوتن/مم² |
| القابلية للتوسعة | ≥5% | ≥5% | ≥5% | ≥5% |
| الصلابة (HRC) | 50±2 إتش آر سي | 50±2 إتش آر سي | 44±2 إتش آر سي | 44±2 إتش آر سي |
| أقصى درجة حرارة العمل | ≥400 درجة مئوية | ≥400 درجة مئوية | ≥400 درجة مئوية | ≥400 درجة مئوية |
| التوازي | .0.03 مم | .0.03 مم | .0.03 مم | .0.03 مم |
| الانحراف القطري | 1 ملم | 1 ملم | 1 ملم | 1 ملم |
| الموصلية الحرارية عند 300 درجة مئوية | ≥25 واط/مك | ≥25 واط/مك | ≥18 واط/مك | ≥18 واط/مك |
| متوسط معامل التمدد الحراري | 10~12 ×10⁻⁶/درجة مئوية | 10~12 ×10⁻⁶/درجة مئوية | 15~17 ×10⁻⁶/درجة مئوية | 15~17 ×10⁻⁶/درجة مئوية |
