لوحة Mass-Lam ولوحة Pin-Lam لوحة الدوائر المطبوعة PCB التصفيح ألواح الصلب MKSP-PCB-400
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | MK |
| رقم الموديل: | MKSP-PCB-400 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50 قطعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير |
| وقت التسليم: | 15 يوما بعد الحصول على الدفع المسبق |
| شروط الدفع: | ويسترن يونيون، تي / تي، د / ف، د / أ، خطاب الاعتماد |
|
معلومات تفصيلية |
|||
| مادة الصلب:: | NAS630 الياباني و NAS301 (يتم اختيار NAS630 في الغالب أو استخدامه). | السُمك التقليدي (مم):: | 1.6، 1.5، 1.8، 2.0 ملم |
|---|---|---|---|
| درجة حرارة العمل: | ≤400 | متوسط معامل التمدد الحراري (10-6/℃): | 10~12,15-17 |
| الأبعاد التقليدية من لوحة الصلب التصفيات ثنائي الفينيل متعدد الكلور (l * w في مم): | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*11 20/1280*1070/1280*970/1270 | خدمة الحياة:: | من 8 إلى 10 سنوات (ملاحظة: بعد الاستخدام المتكرر ، ستصبح لوحة الصلب أرق. لا ينصح بمواصلة استخدامه بع |
| إبراز: | الصلب المصفوف بالبلومينات الكبيرة,الصلب المصفوف بالبلومبترات,لوحة الصلب المصفوفة MKSP-PCB-400 |
||
منتوج وصف
لوحة الصلب التصفيح ثنائي الفينيل متعدد الكلور MKSP-PCB-400
تعد اللوحة الفولاذية لتصفيح لوحة الدوائر المطبوعة MKSP-PCB-400 بمثابة حل موثوق وعالي الدقة مصمم خصيصًا لعمليات تصفيح PCB. تم تصنيع هذه اللوحة الفولاذية باستخدام مواد فولاذية يابانية متميزة وتقنيات إنتاج متقدمة، مما يوفر أداءً استثنائيًا في شرائح PCB.
نظرة عامة على المنتج
لقد أثبتت صفائحنا الفولاذية لتصفيح ثنائي الفينيل متعدد الكلور نفسها كعنصر ناضج ويمكن الاعتماد عليه في شرائح ثنائي الفينيل متعدد الكلور. نحن متخصصون في توفير ألواح فولاذية مغلفة عالية الدقة وسلسلة ألواح فولاذية مقسمة تلبي المتطلبات الصارمة لعمليات تصفيح ثنائي الفينيل متعدد الكلور.
تعمل لوحات الدوائر المطبوعة كمكونات أساسية في صناعة الإلكترونيات، حيث توفر التوصيلات الكهربائية بين المكونات الإلكترونية من خلال أنماط رقائق النحاس الموصلة على المواد العازلة. تدعم ألواح الصلب التصفيح لدينا عملية التصنيع الهامة هذه بدقة وموثوقية.
الميزات الرئيسية
- مصنوع من مواد فولاذية يابانية ممتازة (NAS630 وNAS301)
- تكنولوجيا المعالجة الحرارية المتقدمة وعمليات تصنيع الطحن
- الحد الأدنى من الاعوجاج في درجات الحرارة العالية مع عمر خدمة ممتد
- الموصلية الحرارية متفوقة ومعامل التمدد الحراري
- مقاومة عالية للتآكل وصلابة استثنائية
- متوافق مع أنواع مختلفة من غسالات الألواح الفولاذية التصفيحية
المواصفات الفنية
مادة الصلب:NAS630 وNAS301 اليابانيان (يستخدم NAS630 بشكل أساسي)
سمك التقليدية:1.6 ملم، 1.5 ملم، 1.8 ملم، 2.0 ملم
خدمة الحياة:8-10 سنوات (لا ينصح بسمك أقل من 1.3 مم)
الأبعاد القياسية (الطول × العرض مم):1500×1295، 1300×800، 1295×787، 1295×1613، 1295×1143، 1285×750، 1280×1120، 1280×1070، 1280×970، 1270×1118، 1270×1070، 1143×660، 673×571، 660×508، 24 بوصة × 28 بوصة
سمك التقليدية:1.6 ملم، 1.5 ملم، 1.8 ملم، 2.0 ملم
خدمة الحياة:8-10 سنوات (لا ينصح بسمك أقل من 1.3 مم)
الأبعاد القياسية (الطول × العرض مم):1500×1295، 1300×800، 1295×787، 1295×1613، 1295×1143، 1285×750، 1280×1120، 1280×1070، 1280×970، 1270×1118، 1270×1070، 1143×660، 673×571، 660×508، 24 بوصة × 28 بوصة
معلمات الأداء
| المعلمة | NAS630 ماس لام | NAS630 بين لام | NAS301 ماس لام | NAS301 بين لام |
|---|---|---|---|---|
| سماكة | 1.0-2.5 ملم | 1.0-2.5 ملم | 1.0-1.8 ملم | 1.0-1.8 ملم |
| عرض | ≥1300 ملم | ≥1300 ملم | 601060 ملم | 601060 ملم |
| طول | ≥2410 ملم | ≥2410 ملم | ≥3150 ملم | ≥3150 ملم |
| التسامح سمك | ± 0.05 ملم | ± 0.05 ملم | ± 0.05 ملم | ± 0.05 ملم |
| خشونة السطح | Ra<0.15μm Rz<1.5μm | Ra<0.15μm Rz<1.5μm | Ra<0.15μm Rz<1.5μm | Ra<0.15μm Rz<1.5μm |
| درجة الحرباء | ≥3 مم/م | ≥3 مم/م | ≥3 مم/م | ≥3 مم/م |
| تسامح الحجم L/W | ± 1 مم | ± 1 مم | ± 1 مم | ± 1 مم |
| قوة العائد | ≥1175 نيوتن/مم² | ≥1175 نيوتن/مم² | ≥520 نيوتن/مم² | ≥520 نيوتن/مم² |
| قوة الشد | ≥1400 نيوتن/مم² | ≥1400 نيوتن/مم² | ≥520 نيوتن/مم² | ≥520 نيوتن/مم² |
| صلابة HRC | 50HRC±2 | 50HRC±2 | 44HRC±2 | 44HRC±2 |
| درجة حرارة العمل | ≥400 درجة مئوية | ≥400 درجة مئوية | ≥400 درجة مئوية | ≥400 درجة مئوية |
| الموصلية الحرارية | ≥25W/MK عند 300 درجة مئوية | ≥25W/MK عند 300 درجة مئوية | ≥18W/MK عند 300 درجة مئوية | ≥18W/MK عند 300 درجة مئوية |
| معامل التمدد الحراري | 10~12 ×10⁻⁶/درجة مئوية | 10~12 ×10⁻⁶/درجة مئوية | 15~17 ×10⁻⁶/درجة مئوية | 15~17 ×10⁻⁶/درجة مئوية |
التطبيقات
تُعرف أيضًا باسم الصفائح الفولاذية المطلية بثنائي الفينيل متعدد الكلور، أو الصفائح الفولاذية المضغوطة بثنائي الفينيل متعدد الكلور، أو الصفائح الفولاذية لتقسيم ثنائي الفينيل متعدد الكلور، أو الصفائح الفولاذية ذات مرآة ثنائي الفينيل متعدد الكلور، أو الصفائح الفولاذية الملحة لثنائي الفينيل متعدد الكلور. يتم استخدام ألواحنا الفولاذية التصفيحية عالية الدقة على نطاق واسع في العديد من آلات تصفيح PCB بما في ذلك أنظمة BURKLE، LAUFFER، CEDAL، HELD، DATIAN، WEIDI، وDIPUER.

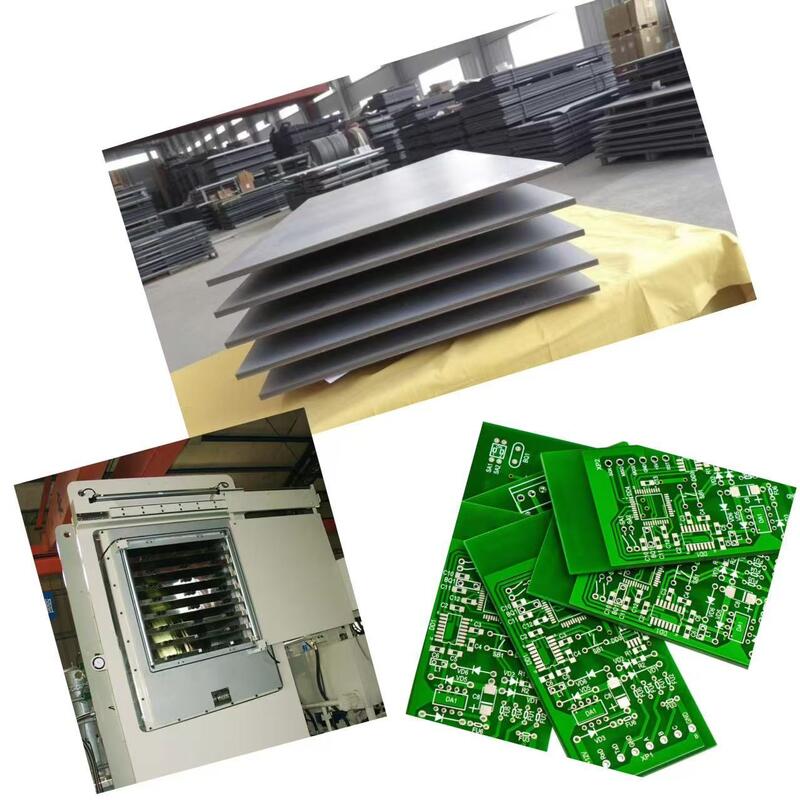

صور المنتج
تريد أن تعرف المزيد من التفاصيل حول هذا المنتج
