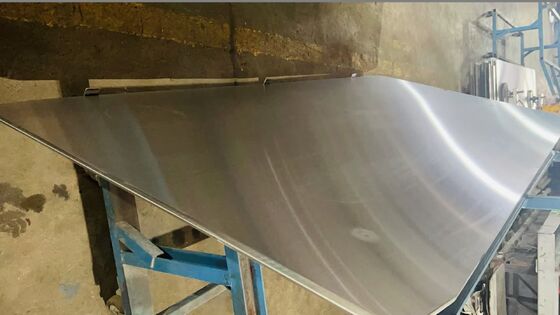

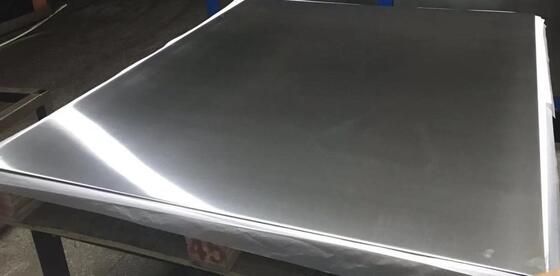

NAS630 المواد اليابانية Mass-Lam وPin-Lam صفائح النحاس المغطاة CCL الصفائح الفولاذية MKSP-CCL-400
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | MK |
| رقم الموديل: | MKSP-CCL-400 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50 قطعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير |
| وقت التسليم: | 15 يوما بعد الحصول على الدفع المسبق |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
|
معلومات تفصيلية |
|||
| مادة الصلب:: | ناس630 اليابان | سمك تقليدي (مم): | 1.5 ، 1.6 ، 1.8 ، 2.0mm |
|---|---|---|---|
| خدمة الحياة: | من 8 إلى 10 سنوات (ملاحظة: بعد الاستخدام المتكرر ، ستصبح اللوحة الفولاذية أرق. لا ينصح بالاستمرار في | الحجم التقليدي للوحة الصلب CCL (L * W في MM):: | 2220*1270/2210*1270/1910*1270/1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787 |
| صلابة HRC: | 50HRC±2 | متوسط معامل التمدد الحراري (10-6/℃): | 10~12 |
| إبراز: | صفيحة نحاسية من نوع Mass-Lam,صفيحة فولاذية مغلفة بـ Pin-Lam,صفيحة فولاذية MKSP-CCL-400 |
||
منتوج وصف
NAS630 اليابان المواد النحاس المطلي المصفوفة المصفوفة صفيحة الفولاذ
MKSP-CCL-400 هي لوحة فولاذية نضجية عالية الدقة وموثوقة مصممة خصيصًا لعمليات طلاء المصفوفات النحاسية (CCL).المصنوعة باستخدام المواد الصلبية اليابانية الممتازة، هذا المنتج يوفر أداء استثنائي لمتطلبات إنتاج CCL المطالبة.
خصائص المنتج
- المواد الصلبية اليابانية الممتازة (NAS630 و NAS301) مع المعالجة الحرارية المتقدمة
- الحد الأدنى للشفرة عالية درجة الحرارة مع عمر خدمة مطول (8-10 سنوات)
- التوصيل الحراري المتفوق ومؤشر التوسع الحراري الأمثل
- مقاومة تآكل عالية وقسوة (50HRC±2)
- متوافق مع مختلف آلات غسل لوحات الفولاذ المصفوفة
- عملية تصنيع طحن متقدمة تضمن أداء طبقة موثوق بها
مواصفات الأداء
| المعلم | لوحة ماس لام | لوحة "بين لام" |
|---|---|---|
| سمك | 1.0-2.5ملم | 1.0-2.5ملم |
| العرض | ≤1300mm | ≤1300mm |
| الطول | ≤2410mm | ≤2410mm |
| معدل التسامح مع السماكة | ± 0.05 ملم | ± 0.05 ملم |
| خشونة سطح | Ra≤0.15μm Rz≤1.5μm | Ra≤0.15μm Rz≤1.5μm |
| درجة التشويش | ≤3mm/M | ≤3mm/M |
| قوة الغلة | ≥1175 N/mm2 | ≥1175 N/mm2 |
| قوة الشد | ≥1400 N/mm2 | ≥1400 N/mm2 |
| صلابة | 50HRC±2 | 50HRC±2 |
| درجة حرارة العمل | ≤ 400 درجة مئوية | ≤ 400 درجة مئوية |
| التوصيل الحراري | ≥25W/MK عند 300 درجة مئوية | ≥25W/MK عند 300 درجة مئوية |
المواصفات التقنية
مواد الفولاذ:NAS630 اليابانية المعدنية و NAS301 (NAS630 مفضلة)
سمك تقليدي:1.5 ملم، 1.6 ملم، 1.8 ملم، 2.0 ملم
عمر الخدمة:8-10 سنوات
الحد الأدنى لسمك الاستخدام:لا يوصى به تحت 1.3 ملم
سمك تقليدي:1.5 ملم، 1.6 ملم، 1.8 ملم، 2.0 ملم
عمر الخدمة:8-10 سنوات
الحد الأدنى لسمك الاستخدام:لا يوصى به تحت 1.3 ملم
ملاحظة: بعد الاستخدام المتكرر ، ستصبح لوحة الصلب أكثر رقاعة. استمر في الاستخدام فقط إذا ظل السماكة بين 1.3-1.6 ملم دون تشوه أو تشوه ، وتلبي صلابة المعايير.
الأحجام القياسية
2220×1270mm، 2210×1270mm، 1910×1270mm، 1500×1295mm، 1300×800mm، 1295×787mm، 1295×1613mm، 1295×1143mm
التطبيقات

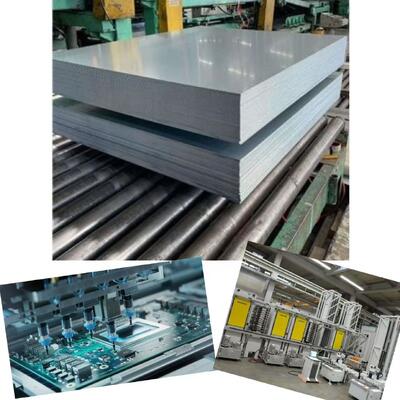

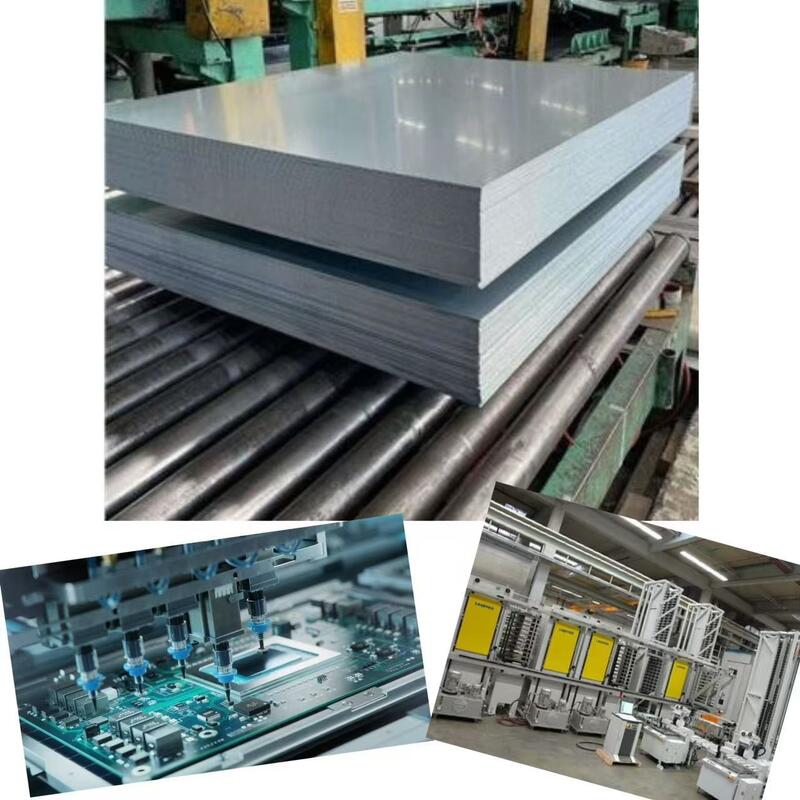

مصممة خصيصًا لعمليات طلاء المصفوفات النحاسية في تصنيع لوحات الدوائر المطبوعة.CCL هو مادة على شكل لوحة مصنوعة من غمر قطعة قماش ألياف زجاجية إلكترونية أو مواد تعزيز أخرى في الراتنج، تغطية مع ورق النحاس، والضغط الساخن. لوحات الصلب التسلسل لدينا متوافقة مع العديد من المصفات CCL بما في ذلك بركل، لافر، سيدال، هيلد، داتيان، ويدي، ونظم ديبير.
المعروف أيضًا باسم: صفيحة الصلب المصفوفة CCL ، صفيحة الصلب المضغوط CCL ، صفيحة الصلب التقسيمية CCL ، صفيحات الصلب المرآة CCL ، أو صفيحة الصلب المضغوط CCL.
