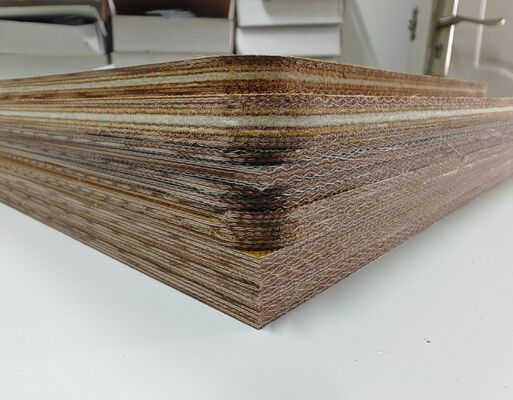

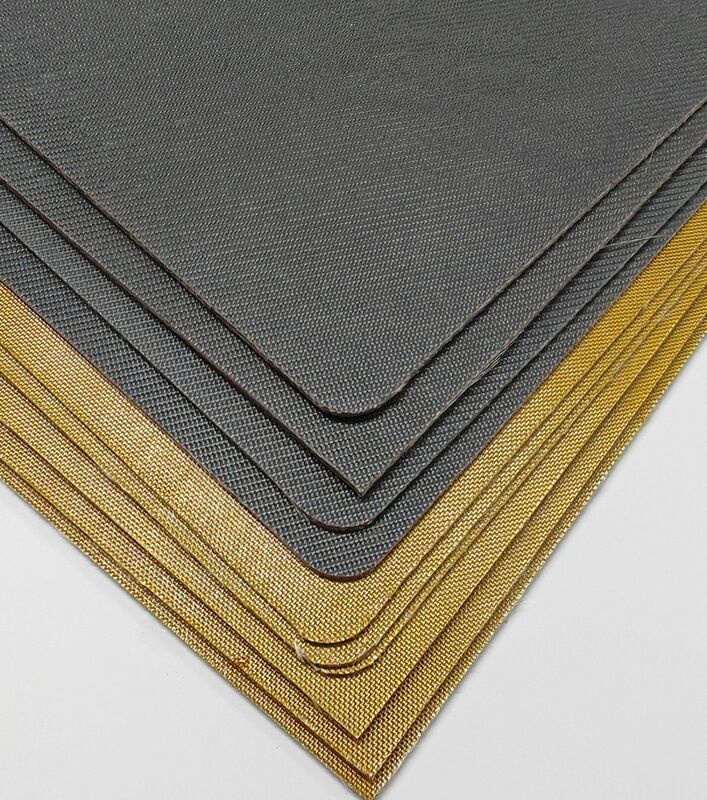

بي سي بي الصلبة الساخنة المطبوعة وسادة مطاطية مع مقاومة درجات الحرارة العالية ويمكن إعادة استخدام وسادة عازلة للتصفيف
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | MK |
| رقم الموديل: | MKCP-PCB-G2 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50 قطعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة من الخشب المقاوم للصدأ قوية مع مادة حماية ناعمة مناسبة في الداخل ، مناسبة للنقل البحري أو الجوي |
| وقت التسليم: | 10-20 يوم عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| القدرة على العرض: | 10000 متر مربع في الشهر |
|
معلومات تفصيلية |
|||
| مرات قابلة لإعادة الاستخدام: | 300-500 دورة تصفيح وضغط متكررة | ميزة: | تشغيل مستقر طويل الأمد تحت ≥280 درجة مئوية |
|---|---|---|---|
| أداء: | معامل الضغط والتوسع | الخصائص الفيزيائية: | التسطيح العالي، مقاومة التآكل ومقاومة المسيل للدموع، معدل اختلاف سمك مستقر |
| تسامح سمك: | ± 0.3mm | امتصاص الماء: | 3%-8% |
| إبراز: | عبارة عن علبة ملفوفة بالبي سي بي صلبة,وسادة عازلة لدرجات الحرارة العالية,وسادة الطباعة الساخنة PCB قابلة لإعادة الاستخدام |
||
منتوج وصف
الـ PCB الصلبة وسادة الضغط الساخن المصفوفة
وسادة عازلة حمراء صلبة عالية الأداء مصممة لعمليات طلاء الـ PCB الصلبة الساخنة ، مع مقاومة درجات الحرارة العالية وإمكانية إعادة الاستخدام.
لمحة عامة عن المنتج
تم تصميم MKCP-PCB-G2 Rigid PCB Cushion Pad لتحل محل ورق الكرافت التقليدي الذي يتم ضغطه بالحبوب الساخنة ، مما يوفر استقرارًا أبعاديًا متفوقًا ، وتوصيلًا حراريًا موحدًا ، وتأثيرًا متسقًا.مناسبة لكل من خطوط إنتاج طبقة PCB اليدوية والأتوماتيكية، هذه الحافظة القابلة لإعادة الاستخدام تحسن بشكل كبير من إنتاج طبقة PCB وكفاءة الإنتاج مع خفض تكاليف المواد الشاملة بأكثر من 20٪.
مواصفات التطبيق
- وسادة الوسادة العليا والسفلية:4سمك 0.0-6.5 ملم للطبقات الخارجية من كومة التصفيف
- وسادة الدرج الأوسط:1سمك من.5-2.0 ملم للتخزين المتوسط الموحد بين طبقات PCB
الميزات الرئيسية والفوائد
- 300-500 دورة طبقة متكررة لخفض كبير في تكاليف الإنتاج
- أداء متفوق في السطحية ومقاومة التآكل واستقرار الأبعاد مقارنة بأوراق الكرافت
- مقاومة لدرجات الحرارة العالية تصل إلى 280 درجة مئوية دون تجفيف أو هشاشة
- تأثير عازل ممتاز وموصلية حرارية مع معامل ضغط وتوسع مستقر
- مضاد للحريق ، غير سام ، عديم الرائحة ، خال من الغبار مع قابلية التنفس الجيدة
هيكل المنتج
تشمل البناء المتعدد الطبقات: الطلاء المقاوم لدرجات الحرارة العالية النانو، قماش الألياف الزجاجية، البوليمر ذو الوزن الجزيئي العالي، طبقة الدموع الشائكة، مجموعات البوليمر،وملابس إضافية من الألياف الزجاجية مع طبقة واقية.
مواصفات الأداء
| أساس البند | أداء المنتج وخصائصه |
|---|---|
| أدوات قابلة لإعادة الاستخدام | 300-500 دورة طبقة متكررة وضغط، تكلفة استهلاك منخفضة للغاية |
| مقاومة درجات الحرارة العالية | التشغيل المستقر لفترة طويلة تحت درجة حرارة ≤280 درجة مئوية، لا وجود للكربون أو الهشاشة |
| التخفيف والأداء الحراري | تسوية ممتازة وتوصيل حراري، ضغط مستقر ومعامل التوسع |
| الخصائص الفيزيائية | مسطحة عالية ، مقاومة للاستعمال ومقاومة للدموع ، معدل تغير السماكة المستقر |
| السلامة وحماية البيئة | مضاد للحريق ، غير سام ، لا رائحة ، خال من الغبار ويمكن التنفس |
| ميزة التكلفة | تُستبدل وسادة واحدة طبقات ورق الكرافت متعددة، مما يوفر أكثر من 20% من تكلفة الإنتاج |
المعلمات التقنية
- عمر الخدمة: 300-500 دورة
- مقاومة درجات الحرارة العالية: ≤280°C
- سمك: 4mm-6.5mm (الوسادة العليا/الأسفل) / 1.5-2.0mm (وسادة الطبقة الوسطى)
- معدل التسامح للسمك: ±0.3mm
- الأحجام القياسية: 1500×1300ملم، 1300×780ملم، 1170×690ملم وأبعاد مختلفة
- مساحة التسامح: ± 2 ملم
- قوة الشد: ≥ 25 MPa
- معيار العازل: ≥ 12%
- امتصاص المياه: < 8% (3-8%)
بالمقارنة مع الورق الكرافت التقليدي الذي يتم ضغطه بالحبوب الساخنة ، يحقق مسدس MKCP-PCB-G2 جودة طبقة أكثر استقراراً وتردد استبدال أقل وكفاءة إنتاج أعلى ،مما يجعله ضروريًا لإنتاج طبقة PCB جامدة موحدة ودقيقة عالية.
